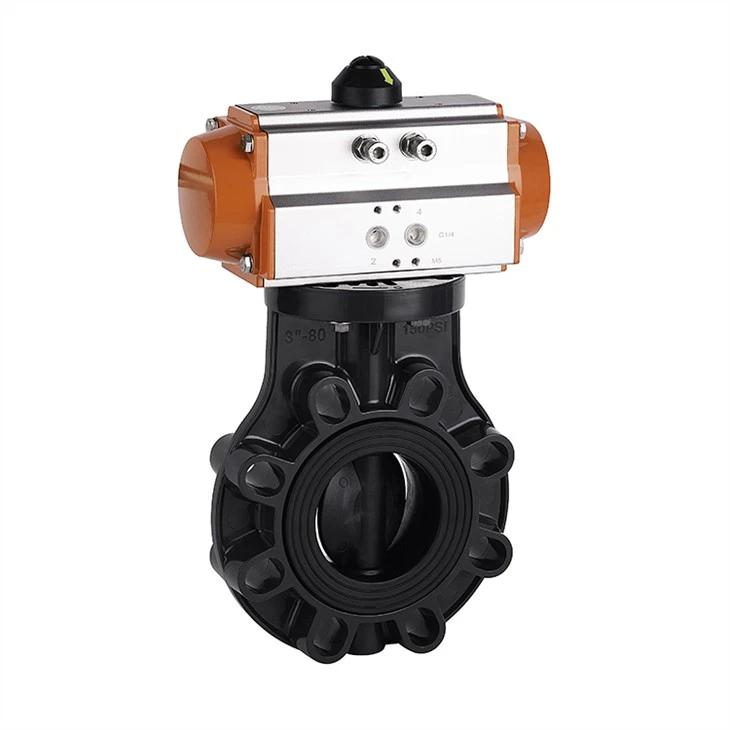

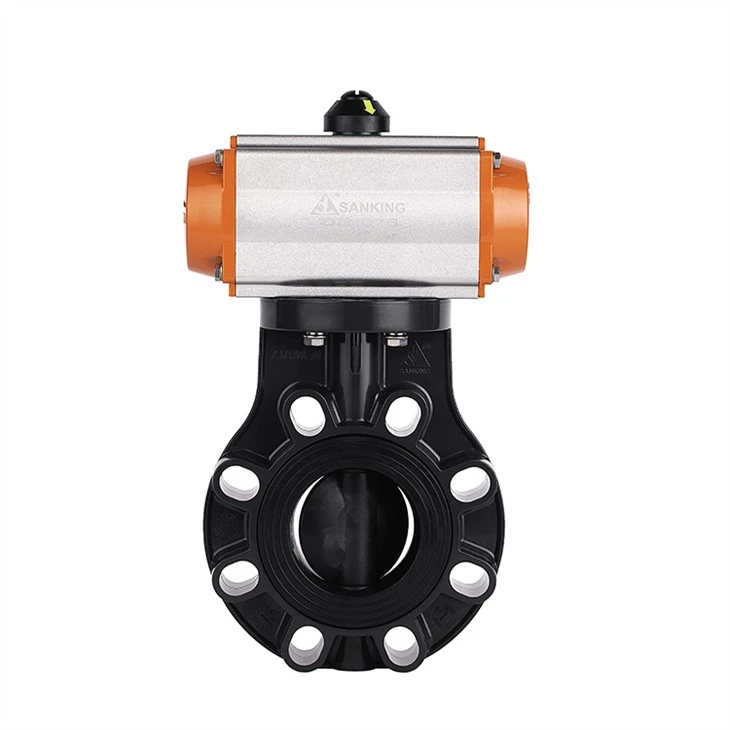

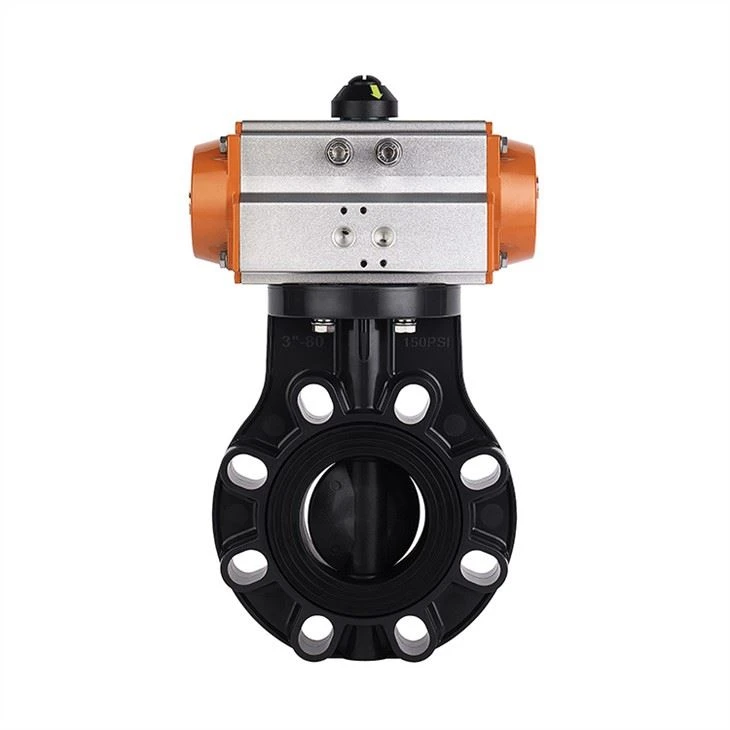

1. Réamhrá Táirgí
Déantar idirdhealú a dhéanamh ar chomhla féileacán PVC Gníomhachtaithe Aeroibrithe Sanking óna iomaitheoirí. Cinntíonn an bhlaosc actuator agus an comhlacht comhla a bhfuil an dromchla nochta le plaisteach, go gcuireann sé fad leis an saol tar éis duit a bheith in úsáid sna ceardlanna le coinníollacha oibre crua, mar shampla an limistéar ina bhfuil sceitheadh nó gáis chreimneach san aer. Is é an buntáiste a bhaineann le méid dlúth, meáchan éadrom i bhfad níos cairdiúla don limistéar suiteála daingean.
Soláthraímid an méid ó 1-½" go 12" trastomhas. Tá flanged wafer ar stíleanna ceangail. Tá EPDM nó VITON ar Shéala ar fáil. Maidir leis an gcomhla liathróid, seachas PVC, soláthraímid CPVC, PPH, PVDF freisin. Is féidir na comhlaí a phlugáil i gcodanna áirithe mar scagaire aeir, lasc teorann, comhla solenoid agus gabhálais eile chun rialú cliste a bhaint amach.
2. Príomhghnéithe
a. Actuator Aeroibrithe - Tá Gníomhú Aonair nó Gníomhú Dúbailte ar fáil le rogha.
b. Comhla Féileacán- Ardán suiteála ISO 5211 forchoimeádta saor ó sceitheadh agus saor ó sceitheadh, comhoiriúnach don chuid is mó den actuator leictreach caighdeánaithe nó Gníomhaire Aeroibrithe.
c. Saol Seirbhíse Fada - Déanta ag ábhar nana-mhúnlaithe le UV, friotaíocht aimsire.
d. Cairdiúil don áit suiteála daingean - Méid Dlúth, Meáchan Éadrom
e. Cairdiúil don limistéar oibre crua - Plaisteach iomlán (An dromchla nochta)
f. Ag luí leis an scagaire aeir, lasc teorainn agus comhlaí solenoid.
g. Brú Oibre - PN10
h. deimhniú CE
3. Paraiméadar
S/N | Ábhar | MÉID | Teocht Oibriúcháin © | |||||||||
DN (MM) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
Méid (orlach) | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | ||
DIN | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
JIS | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
PT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
NPT | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
BSPF | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 55 céim |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 chéim - 95 céim | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 céim - 150 céim | |
Casmhóiminte oibriúcháin (NM) | 12.00 | 15.00 | 18.00 | 20.00 | 30.00 | 42.00 | 48.00 | 80.00 | 180.00 | 400.00 | ∕ | |
Brú Oibre (psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
Nóta: Seasann ֍ do na táirgí caighdeánacha Seasann @ ar iarratas, má tá aon cheanglais ann, seiceáil faoi dhó leis an bhfoireann Sanking. Seasann N/A ar son nach bhfuil ar fáil | ||||||||||||
Cineál Gníomhaithe Aeroibrithe: DA/Gníomhaíocht Dúbailte, NC/Dúnta de ghnáth, NÍL/Ar oscailt de ghnáth | |||||||
MÉID | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" |
Brú Rialaithe （Bar） | 4-8 | ||||||
Comhéadan Aeir caighdeánach NAMUR | G1/4" | ||||||
Toirt an tsorcóra oscailte L | 0.3 | 0.3 | 0.5 | 0.5 | 0.7 | 1.2 | 2.4 |
Toirt sorcóir deiridh L | 0.5 | 0.5 | 0.8 | 0.8 | 1.1 | 1.8 | 3.8 |
Braitheann an tomhaltas aeir ar an brú aeir, stróc lasc, toirt agus minicíocht na gníomhaíochta. Seo a leanas an ríomh: | |||||||
L/nóiméad=toirt an tsorcóra (toirt oscailte an tsorcóra móide toirt an tsorcóra gar) x[brú aeir soláthraithe (Kpa) * 101.3] x uair/nóiméad. | |||||||

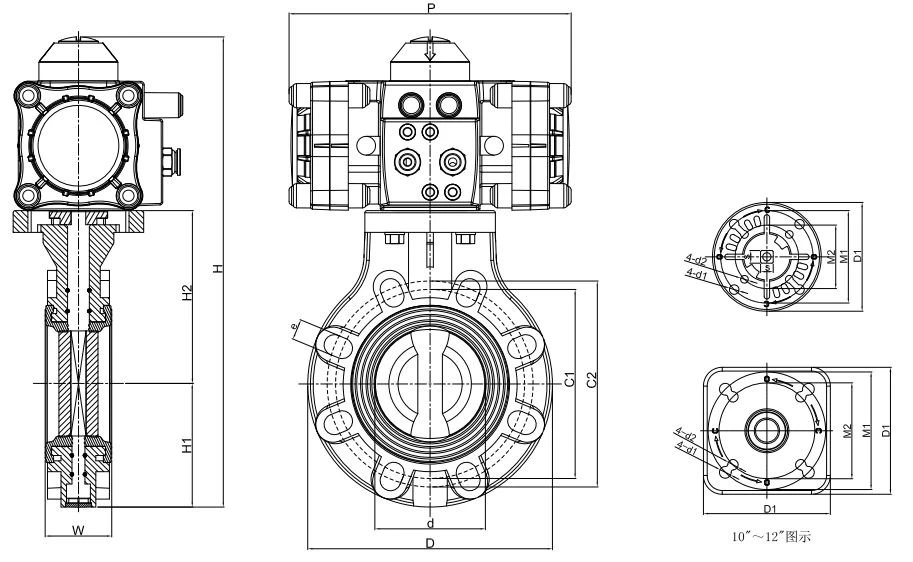

4. Toise (mm)
ÁBHAR | MÉID | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-e | ||||
DIN/ANSI | JIS | DIN/ANSI | JIS | JIS | DIN/ | |||||||||||||||
UPVC | 1-1/2" | (40) | 98.0 | 110.0 | 179.4 | 65.4 | 114.0 | 148.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 34.0 | 168.0 | 4-19 | |||
2" | (50) | 120.0 | 125.0 | 197.0 | 73.0 | 124.0 | 162.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 44.0 | 168.0 | 4-19 | ||||
2-1/2" | (65) | 140.0 | 145.0 | 210.2 | 81.2 | 129.0 | 179.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 46.0 | 219.0 | 4-19 | ||||
3" | (80) | 150.0 | 160.0 | 235.0 | 90.0 | 145.0 | 195.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 57.0 | 219.0 | 8-19 | ||||
4" | (100) | 175.0 | 190.5 | 272.5 | 112.5 | 160.0 | 225.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 60.0 | 249.0 | 8-19 | ||||
5" | (125) | 210.0 | 216.0 | 294.5 | 119.5 | 175.0 | 255.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 66.0 | 249.0 | 8-23 | ||||
6" | (150) | 240.0 | 241.0 | 321.5 | 131.5 | 190.0 | 280.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 72.0 | 274.0 | 8-23 | ||||
8" | (200) | 290.0 | 298.0 | 378.2 | 383.3 | 158.7 | 163.8 | 219.5 | 340.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 21.9 | 82.0 | 315.0 | 12-23 | 8-23 | |
10" | (250) | 350.0 | 362.0 | 454.0 | 197.0 | 257.0 | 410.0 | 135.0 | 125.0 | 102.0 | 12.5 | 10.5 | 21.9 | 92.0 | 417.0 | 12-25 | ||||
12" | (300) | 400.0 | 431.5 | 533.0 | 535.6 | 231 | 233.6 | 302.0 | 485.0 | 135.0 | 125.0 | 102.0 | 12.5 | 10.5 | 26.9 | 98.0 | 452.0 | 16-25 | 12-25 | |
PPH | 1-1/2" | (40) | 98.0 | 110.0 | 179.4 | 65.4 | 114.0 | 148.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 34.0 | 168.0 | 4-19 | |||
2" | (50) | 120.0 | 125.0 | 197.0 | 73.0 | 124.0 | 162.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 44.0 | 168.0 | 4-19 | ||||
2-1/2" | (65) | 140.0 | 145.0 | 210.2 | 81.2 | 129.0 | 179.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 46.0 | 219.0 | 4-19 | ||||
3" | (80) | 150.0 | 160.0 | 235.0 | 90 | 145.0 | 195.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 57.0 | 219.0 | 8-19 | ||||
4" | (100) | 175.0 | 190.5 | 272.5 | 112.5 | 160.0 | 225.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 60.0 | 249.0 | 8-19 | ||||
5" | (125) | 210.0 | 216.0 | 294.5 | 119.5 | 175.0 | 255.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 66.0 | 249.0 | 8-23 | ||||
6" | (150) | 240.0 | 241.0 | 321.5 | 131.5 | 190.0 | 280.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 72.0 | 274.0 | 8-23 | ||||
8" | (200) | 290.0 | 298.0 | 378.2 | 383.3 | 158.7 | 163.8 | 219.5 | 340.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 21.9 | 82.0 | 315.0 | 12-23 | 8-23 | |
10" | (250) | 350.0 | 362.0 | 454.0 | 197.0 | 257.0 | 410.0 | 135.0 | 125.0 | 102.0 | 12.5 | 10.5 | 21.9 | 92.0 | 417.0 | 12-25 | ||||
12" | (300) | 400.0 | 431.5 | 533.0 | 535.6 | 231.0 | 233.6 | 302.0 | 485.0 | 135.0 | 125.0 | 102.0 | 12.5 | 10.5 | 26.9 | 98.0 | 452.0 | 16-25 | 12-25 | |
5. Iarratas
Ní hamháin go n-úsáidtear na comhlaí féileacán Aeroibrithe go forleathan i dtionscail ghinearálta mar chóireáil peitriliam, gáis, ceimiceacha agus uisce, ach freisin i gcórais uisce fuaraithe i stáisiúin chumhachta teirmeacha.
6. Ár mBuntáiste
Tá ár n-mhonarcha féin againn le go leor oibrithe sciliúla, glacaimid le haon ordú, cibé acu is ordú Rush nó fadtéarmach, ach lean do riachtanais.
Ard-chaighdeán le praghas mhonarcha iomaíoch, a sheachadadh in am
Tá ár gcuid táirgí iontaofa agus dearadh díol te.
Is é an príomhaidhm atá againn ná tú féin agus do chaighdeán custaiméara a chomhlíonadh.
7. Pacáiste & Loingseoireacht
Chun sábháilteacht do chuid earraí a chinntiú níos fearr, cuirfear seirbhísí pacáistithe gairmiúla, atá neamhdhíobhálach don chomhshaol, áisiúil agus éifeachtach ar fáil.
Glacaimid le EXW, FOB, CIF etc. Is féidir leat an ceann is áisiúla duit a roghnú.
8. Teastas
Fuaireamar an fíorú comhlíonta ó dheimhniú CE maidir le déantúsaíocht agus próiseáil comhlaí agus feistis.

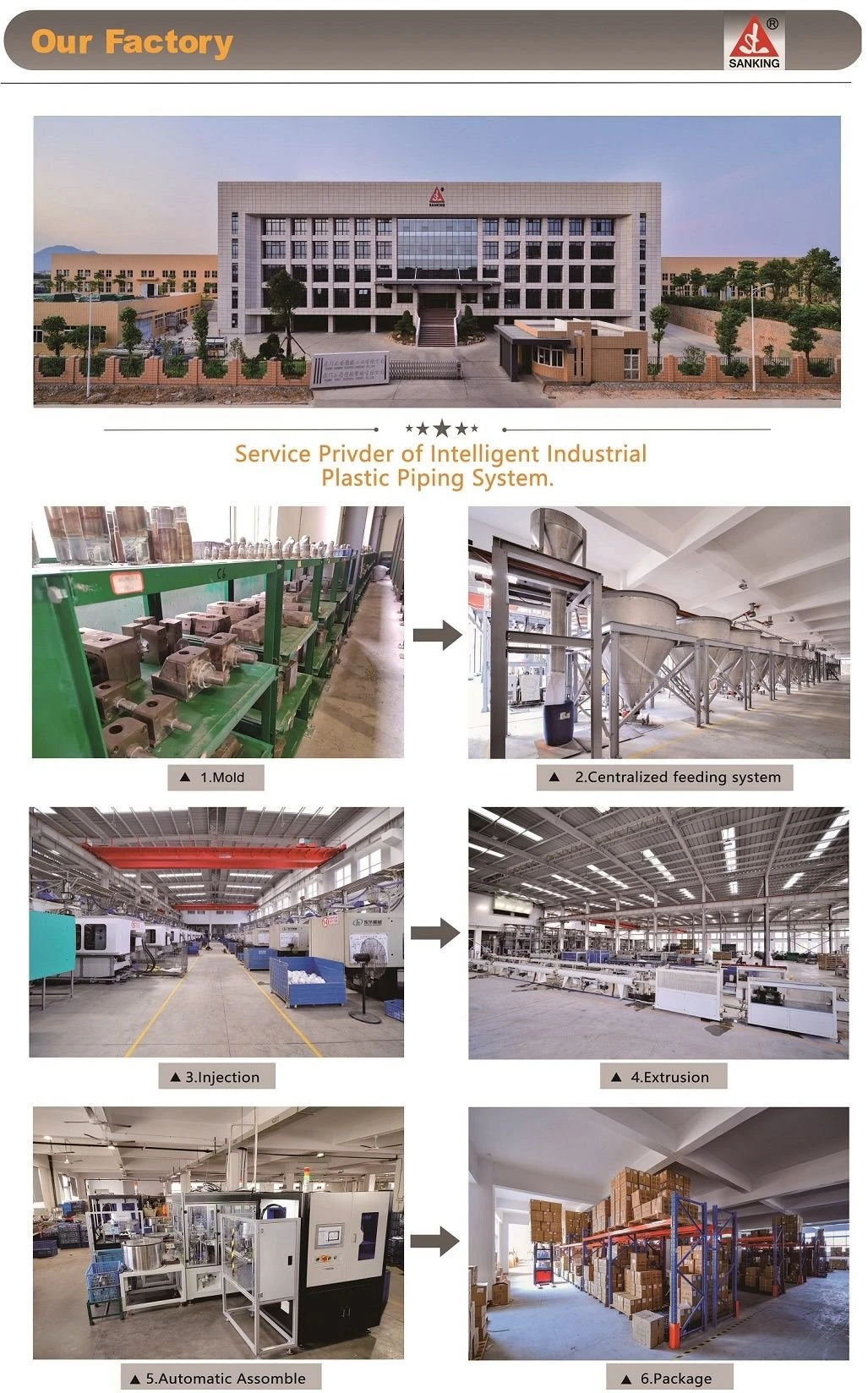

9. Próiseas Táirgthe
10. Ceisteanna Coitianta
C1: An bhfuil samplaí ar fáil le seoladh saor in aisce?
A: Braitheann sé ar an táirge a theastaíonn uait. Tá na céadta táirgí a dhíolaimid. Is féidir leat teagmháil a dhéanamh linn le haghaidh freagra ar leith.
C2: Conas an ardchaighdeán a ráthú?
A: Tá roinn tástála againn chun a chinntiú go bhfuil cáilíocht gach táirge, cuma, sreabhadh agus tástáil brú go maith.
C3: Cad mar gheall ar do chuid ama seachadta?
A: Go ginearálta, 2-3 lá don ghnáththáirge i stoc tar éis d'íocaíocht a fháil. Braitheann an t-am seachadta sonrach ar na míreanna agus ar chainníocht d'ordú.
C4: Cén fáth Roghnaigh Linn?:
A: Ar an gcéad dul síos, i gcomparáid le go leor monarchana, tá ár bpraghas níos iomaíche.
Dara dul síos, Táimid 100 faoin gcéad tástála brú oibre le haghaidh ár gcuid táirgí GACH.
Ar deireadh, beidh Seirbhísí Tar éis Díola an-sásta. Freagrófar aon fhadhbanna agus aiseolas go héifeachtach.
C5: An féidir an actuator aeroibrithe a athrú?
A: Is féidir, is féidir é a athsholáthar go héasca. Toisc go bhfuil an comhla féileacán in áirithe le ardán suiteála ISO5211.
C6: Má tá roinnt codanna briste, an ndíolann tú na páirteanna breise mar athsholáthar?
A: Sea, soláthraímid an cineál seirbhíse seo i gcónaí.
C7: Cé mhéad brú is féidir le comhla féileacán a shealbhú?
A: PN10. Ní mholtar méid mór le haghaidh brú ard fadtéarmach, ní mholtar é a úsáid i meán gráinneach nó láibeach.
